Hochdrucktechnik sicher und wirtschaftlich planen

Bei 700, 2.500 oder 10.000 bar entscheidet nicht allein der Nenndruck über die Betriebssicherheit. In der Hochdrucktechnik müssen Medium, Temperatur, Lastwechsel, Anschlüsse, Einbausituation und Prüfanforderungen als Gesamtsystem betrachtet werden. Ein Ventil mit passender Druckfreigabe genügt nicht, wenn Rohrleitung, Dichtung, Verschraubung oder Messstelle unter den tatsächlichen Betriebsbedingungen zum Schwachpunkt werden.

Für Produktionsanlagen, Prüfstände und Entwicklungsumgebungen bedeutet das: Die technische Auslegung muss vor der Beschaffung beginnen. So lassen sich Leckagen, ungeplante Stillstände und aufwendige Nacharbeiten vermeiden - und zugleich Verfügbarkeit, Arbeitssicherheit und Wirtschaftlichkeit sichern.

Was Hochdrucktechnik in der Praxis umfasst

Hochdrucktechnik beschreibt Komponenten und Systeme zur Erzeugung, Regelung, Übertragung, Speicherung und sicheren Entspannung hoher Drücke. Eine allgemeingültige Druckgrenze gibt es nicht. Was als Hochdruck gilt, hängt von Branche, Medium und Anwendung ab. In vielen industriellen Anwendungen beginnt der Bereich oberhalb klassischer Hydraulikdrücke oder Prozessdrücke und reicht bis zu mehreren tausend bar.

Entscheidend ist daher nicht nur die Zahl auf dem Typenschild. Ein System für Druckluft stellt andere Anforderungen als eine Anlage für Stickstoff, Wasserstoff, Helium, Prozessgas, Wasser, Öl oder aggressive chemische Medien. Auch bei identischem Betriebsdruck können Werkstoffwahl, Dichtkonzept, Reinigung, Armaturen und Prüfumfang deutlich voneinander abweichen.

Typische Einsatzbereiche sind Druckprüfungen und Berstversuche, Gasverdichtung, Lecktests, hydrostatische Abdrückprüfungen, hydraulische Spann- und Umformprozesse sowie Anwendungen in Energieversorgung, Luft- und Raumfahrt, Halbleiterfertigung und Forschung. Im Maschinen- und Anlagenbau kommen Hochdrucksysteme häufig dort zum Einsatz, wo Kräfte präzise aufgebaut, Medien sicher verdichtet oder Bauteile belastbar geprüft werden müssen.

Die Auslegung beginnt mit den Betriebsdaten

Eine belastbare Lösung entsteht nicht aus einer einzelnen Druckangabe, sondern aus einem klaren Anforderungsprofil. Dazu gehören der minimale und maximale Betriebsdruck, zulässige Druckspitzen, Fördermenge oder Volumenstrom, Temperaturbereich, Medium und Reinheitsgrad. Ebenso relevant sind die Zahl der Lastwechsel, die geforderte Regelgenauigkeit, Umgebungsbedingungen und die geplante Betriebsdauer.

Bei Gasen ist die Verdichtungswärme besonders zu berücksichtigen. Bei Hydraulikmedien beeinflussen Viskosität, Schmierfähigkeit und Sauberkeit die Auswahl von Pumpe, Filter, Ventilen und Dichtungen. Bei Wasserstoff oder Helium stellt die geringe Molekülgröße hohe Anforderungen an Dichtheit und Verbindungsqualität. Korrosive Medien können spezielle Edelstahllegierungen, geeignete Elastomere oder metallische Dichtsysteme erforderlich machen.

Betriebsdruck ist nicht gleich Auslegungsdruck

Der normale Prozessdruck bildet nur einen Teil der Realität ab. Beim Anfahren, Schalten, schnellen Schließen von Ventilen oder bei Temperaturänderungen können Druckspitzen entstehen. Komponenten müssen deshalb für den vorgesehenen Auslegungsdruck und die erwarteten dynamischen Belastungen ausgewählt werden.

Auch die Druckentlastung ist von Anfang an einzuplanen. Sicherheitsventile, Berstscheiben, kontrollierte Entspannungsleitungen und sichere Abluft- oder Ableitwege schützen Personal und Anlage. Welche Schutzmaßnahme geeignet ist, hängt unter anderem vom Medium, der gespeicherten Energie, dem Aufstellort und den betrieblichen Abläufen ab.

Schnittstellen verdienen besondere Aufmerksamkeit

Ein Großteil der Störungen entsteht nicht im Grundgerät, sondern an Übergängen. Rohrverschraubungen, Adapter, Schlauchanschlüsse, Manometeranschlüsse und Gewindeverbindungen müssen druckseitig, geometrisch und werkstoffseitig zusammenpassen. Improvisierte Übergangslösungen erhöhen das Leckagerisiko und erschweren spätere Wartungsarbeiten.

Bei höheren Drücken sind starre Rohrsysteme häufig die bessere Wahl, wenn Einbauraum und Anlagenkonzept dies zulassen. Hochdruckschläuche bieten Vorteile bei bewegten Anschlüssen, temporären Prüfaufbauten oder schwer zugänglichen Stellen. Sie benötigen jedoch eine passende Biegeradiusführung, Schutz vor mechanischer Beschädigung und festgelegte Prüf- beziehungsweise Austauschintervalle.

Komponenten als abgestimmtes System auswählen

Eine sichere Anlage setzt sich aus Komponenten zusammen, die technisch zueinander passen. Dazu gehören je nach Aufgabe Pumpen oder Kompressoren, Druckregler, Ventile, Rückschlagventile, Sicherheitsventile, Filter, Speicher, Rohre, Schläuche, Verschraubungen sowie Mess- und Überwachungstechnik.

Bei der Beschaffung ist die Druckfreigabe nur ein Auswahlkriterium. Für jede Komponente sollten mindestens Mediumskompatibilität, Temperaturbereich, Anschlussart, Durchflussleistung, zulässige Zyklenzahl und erforderliche Zulassungen geprüft werden. Bei kritischen Anwendungen zählen darüber hinaus Rückverfolgbarkeit, Materialzeugnisse und dokumentierte Prüfungen.

Messinstrumente müssen zum Messbereich passen. Ein überdimensioniertes Manometer kann kleine Druckänderungen kaum sichtbar machen, während ein zu knapp gewählter Messbereich durch Spitzenbelastungen beschädigt werden kann. Für Regelaufgaben und automatisierte Prüfstände sind elektronische Drucksensoren, Grenzwertüberwachung und eine nachvollziehbare Datenerfassung oft sinnvoller als eine rein manuelle Anzeige.

Sicherheit entsteht durch Konstruktion und Betrieb

Hochdruckanlagen speichern erhebliche Energie. Eine Undichtigkeit kann deshalb mehr sein als ein Qualitätsmangel: Austretende Medien, Peitschenbewegungen von Schläuchen, Geräuschemissionen oder unkontrollierte Druckentlastung können Menschen und Sachwerte gefährden. Sicherheitskonzepte müssen die gesamte Anlage abdecken, nicht nur den Druckerzeuger.

Dazu zählen Schutzabdeckungen und Abschirmungen an Prüfplätzen, klar gekennzeichnete Absperr- und Entlastungsstellen, geeignete Befestigungen und zugängliche Messpunkte. Ebenso wichtig sind definierte Betriebsanweisungen, eine Einweisung des Bedienpersonals und eindeutige Abläufe für Anfahren, Abschalten und Störfälle.

Die konkreten Anforderungen richten sich nach Einsatzland, Branche und Anwendung. In Deutschland und Europa sind unter anderem Anforderungen aus der Druckgeräterichtlinie, der Betriebssicherheitsverordnung und den zugehörigen technischen Regeln relevant. Bei Anlagen für den US-Markt können zusätzlich ASME-Anforderungen, OSHA-Vorgaben oder kundenspezifische Werksstandards maßgeblich sein. Eine frühzeitige Klärung verhindert, dass eine technisch funktionierende Anlage vor Ort nachgerüstet werden muss.

Prüfung, Wartung und Reparatur sichern die Verfügbarkeit

Der Zustand einer Hochdruckanlage verändert sich im Betrieb. Dichtungen altern, Ventilsitze verschleißen, Filter setzen sich zu und wiederkehrende Druckwechsel belasten Verbindungen. Wartung ist daher kein nachgelagerter Zusatz, sondern Teil des Anlagenkonzepts.

Ein sinnvoller Wartungsplan orientiert sich an Betriebsstunden, Schaltzyklen, Medium, Druckniveau und Herstellerangaben. Er umfasst Sichtprüfungen, Dichtheitskontrollen, Funktionsprüfungen von Sicherheitsbauteilen, den Austausch verschleißkritischer Komponenten sowie die Kalibrierung oder Plausibilitätsprüfung von Messmitteln. Die Ergebnisse sollten dokumentiert werden, insbesondere bei prüfpflichtigen oder qualitätsrelevanten Prozessen.

Bei ungeplanten Ausfällen zählt die Geschwindigkeit. Verfügbare Ersatzteile, erfahrene Servicetechniker und eine saubere Fehleranalyse verkürzen die Stillstandszeit. Für zeitkritische Projekte oder während einer Instandsetzung kann eine Mietlösung für Kompressoren, Trockner, Hydrauliksysteme, Abdrückstationen oder Gasverdichter die Produktion absichern. Ob Miete wirtschaftlich sinnvoll ist, hängt von Laufzeit, Auslastung, benötigter Konfiguration und der Verfügbarkeit einer Ersatzanlage ab.

Hochdrucktechnik von der Einzelkomponente bis zur Anlage

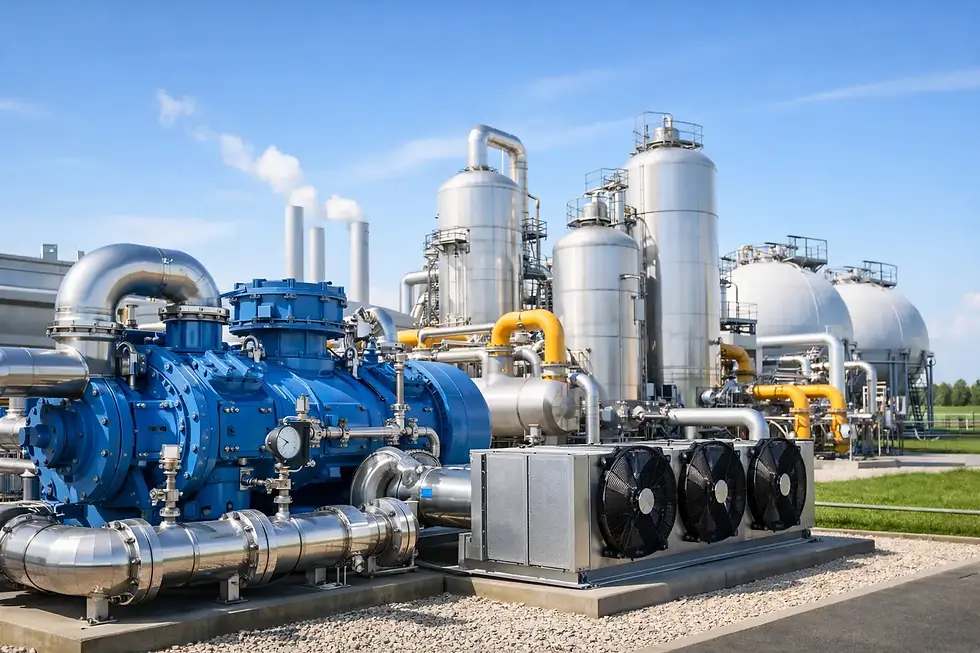

Manche Anwendungen benötigen nur eine passende Verschraubung oder ein Austauschventil. Andere erfordern eine vollständig ausgelegte Verdichterstation, ein Hydraulikaggregat oder einen automatisierten Prüfstand. Die größte Sicherheit entsteht, wenn Komponenten, Montage, Inbetriebnahme und spätere Betreuung zusammen gedacht werden.

brecom begleitet industrielle Kunden dabei über den gesamten Lebenszyklus: von der technischen Auslegung und Auswahl geeigneter Komponenten über Lieferung, Montage und Inbetriebnahme bis zu Wartung, Reparatur, Prüfungen und Schulungen. Mit Druckbereichen von 1 bis 10.000 bar lassen sich Standardaufgaben ebenso wie anspruchsvolle Sonderanwendungen zielgerichtet umsetzen.

Die richtige Hochdrucklösung ist nicht die mit dem höchsten verfügbaren Nenndruck. Sie ist diejenige, deren Komponenten, Schutzkonzept und Serviceumfang nachweisbar zum Medium, Prozess und Betriebsalltag passen - damit Druck auch unter Last beherrschbar bleibt.
