Der optimale Aufbau eines Druckluftsystems

Druckluft ist in der modernen Industrie allgegenwärtig. Sie treibt Werkzeuge an, steuert pneumatische Aktoren, transportiert Schüttgüter und reinigt Oberflächen. Kein Wunder, dass Druckluft oft als „vierte Energie" bezeichnet wird – neben Strom, Gas und Wasser. Doch so selbstverständlich Druckluft im Alltag eines Industriebetriebs ist, so komplex ist das System dahinter. Ein schlecht geplantes Druckluftsystem kostet nicht nur Geld, es gefährdet auch die Produktionssicherheit. Dieser Artikel zeigt, welche Komponenten ein Druckluftsystem ausmachen, wie man es richtig plant und welcher Aufbau sich in der Praxis bewährt hat.

Was ist ein Druckluftsystem?

Ein Druckluftsystem hat die Aufgabe, Umgebungsluft anzusaugen, zu verdichten und in aufbereiteter Form an die Verbraucher zu liefern. Im Kern besteht es aus drei Funktionsbereichen:

1. Erzeugung – der Kompressor verdichtet die Luft

2. Aufbereitung – Filter und Trockner sorgen für die geforderte Luftqualität

3. Speicherung und Verteilung – Druckbehälter und Rohrleitungen bringen die Druckluft zum Verbraucher

Klingt einfach – ist es aber nicht. Denn jede dieser Stufen muss auf die anderen abgestimmt sein. Ein leistungsstarker Kompressor nützt wenig, wenn die Rohrleitungen zu eng dimensioniert sind. Ein hochwertiger Trockner bringt nichts, wenn er falsch positioniert ist. Erst das Zusammenspiel aller Komponenten ergibt ein effizientes, zuverlässiges Gesamtsystem.

Die Komponenten im Detail

1. Der Kompressor – das Herzstück der Anlage

Der Kompressor (auch Verdichter genannt) ist die zentrale Maschine jedes Druckluftsystems. Er saugt Umgebungsluft an und verdichtet sie auf den gewünschten Betriebsdruck – in der Industrie typischerweise zwischen 6 und 10 bar Überdruck. Für die meisten Anwendungen in Fertigung und Handwerk ist ein Betriebsdruck von 7 bar der Standard.

Für industrielle Druckluftsysteme kommen vor allem zwei Kompressorbauarten in Frage:

Schraubenkompressor

Der Schraubenkompressor ist der Quasi-Standard in der Industrie. Zwei ineinandergreifende Schraubenrotoren (ein männlicher und ein weiblicher Rotor) saugen Luft an und verdichten sie kontinuierlich, indem das Volumen zwischen den Schraubenprofilen stetig verkleinert wird. Das Ergebnis ist ein gleichmäßiger, pulsationsarmer Luftstrom.

Vorteile:

• Ausgelegt für Dauerbetrieb (24/7-Betrieb möglich)

• Hohe Energieeffizienz, besonders mit drehzahlgeregelten Modellen (VSD – Variable Speed Drive)

• Geräuscharmer Betrieb (ab ca. 61 dB(A))

• Förderleistungen von 500 bis über 3.000 l/min

• Geringer Wartungsaufwand im Vergleich zum Kolbenkompressor

Nachteile:

• Höhere Anschaffungskosten

• Weniger wirtschaftlich bei sehr geringer Auslastung

Moderne Schraubenkompressoren mit VSD-Technologie passen ihre Drehzahl stufenlos dem tatsächlichen Druckluftbedarf an und können so bis zu 35 % Energie gegenüber Modellen mit fester Drehzahl einsparen.

Kolbenkompressor

Der Kolbenkompressor arbeitet nach dem Prinzip des Hubkolbens: Ein Kolben bewegt sich in einem Zylinder auf und ab und verdichtet die Luft in einem diskontinuierlichen Prozess. Er ist die ältere, einfachere Bauform.

Vorteile:

• Günstigere Anschaffungskosten

• Einfacher Aufbau, leicht zu warten

• Geeignet für hohe Drücke (bis 40 bar und mehr)

• Ideal für intermittierenden Betrieb (z. B. Kfz-Werkstatt, Handwerksbetrieb)

Nachteile:

• Lauter als Schraubenkompressoren

• Benötigt Ruhezeiten (kein Dauerbetrieb ohne Kühlung)

• Geringere Energieeffizienz im Dauerbetrieb

• Höherer Ölgehalt in der Druckluft (bauartbedingt)

Faustformel: Wer täglich mehr als zwei Stunden kontinuierlich Druckluft benötigt, ist mit einem Schraubenkompressor besser bedient. Für sporadischen Bedarf in kleinen Betrieben ist der Kolbenkompressor nach wie vor eine wirtschaftliche Lösung.

2. Druckluftaufbereitung – Filtertechnik und Trockner

Frisch erzeugte Druckluft ist alles andere als rein. Sie enthält Wasserdampf, Ölnebel (bei ölgeschmierten Kompressoren), Staub und Mikropartikel. Ohne Aufbereitung würden diese Verunreinigungen Ventile verstopfen, Korrosion verursachen und Produkte beschädigen. Die Druckluftqualität ist in der Norm ISO 8573-1 in verschiedene Reinheitsklassen eingeteilt – nach Partikelgröße, Ölgehalt und Drucktaupunkt.

Druckluftfilter

Filter werden in der Regel nach dem Kompressor und vor dem Trockner sowie an den Verbrauchsstellen eingesetzt. Man unterscheidet:

• Vorfilter (Grobfilter): Scheiden grobe Partikel und Flüssigkeitströpfchen ab

• Feinfilter: Entfernen feinste Partikel bis in den Mikrometerbereich

• Aktivkohlefilter: Binden Öldämpfe und Gerüche – wichtig bei Anwendungen in der Lebensmittel- oder Pharmaindustrie

Wichtig: Filter erzeugen einen Druckabfall. Dieser steigt mit zunehmendem Verschmutzungsgrad. Regelmäßiger Filterwechsel ist daher nicht nur eine Qualitätsfrage, sondern auch eine Energiefrage.

Kältetrockner

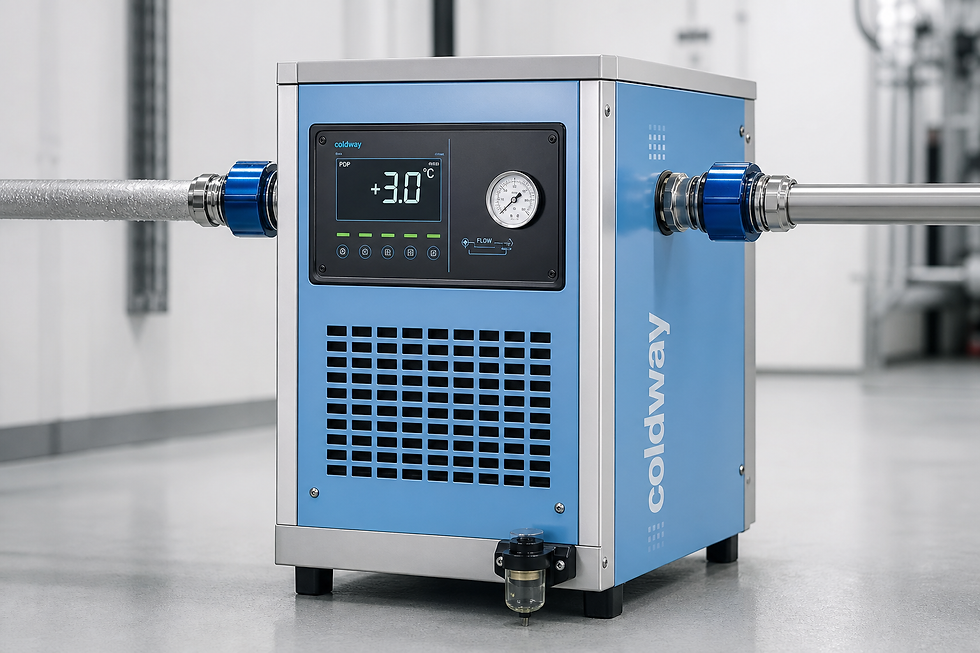

Der Kältetrockner ist die am häufigsten eingesetzte Trocknungstechnologie. Er kühlt die Druckluft auf ca. +3 °C Drucktaupunkt ab, wodurch der enthaltene Wasserdampf kondensiert und über einen Wasserabscheider ausgeschieden wird. Anschließend wird die Luft wieder auf Umgebungstemperatur erwärmt, um Kondensation in den Leitungen zu vermeiden.

Vorteile:

• Kostengünstig in Anschaffung und Betrieb

• Wartungsarm

• Geeignet für die meisten industriellen Standardanwendungen

Grenzen: Bei Außentemperaturen unter 0 °C oder bei Anwendungen, die einen sehr niedrigen Drucktaupunkt erfordern (z. B. Lackierung, Elektronikfertigung), reicht der Kältetrockner nicht aus.

Moderne drehzahlgeregelte Kältetrockner mit VSD-Technologie (z. B. von Atlas Copco) können den Energieverbrauch gegenüber konventionellen Modellen um bis zu 55 % reduzieren.

Adsorptionstrockner

Der Adsorptionstrockner arbeitet mit einem Trockenmittel (Adsorbens), das Feuchtigkeit chemisch bindet. Typische Trockenmittel sind Silicagel oder Aktivtonerde. Das Verfahren heißt Druckwechseladsorption (PSA – Pressure Swing Adsorption): Zwei Behälter arbeiten im Wechsel – während einer trocknet, wird der andere regeneriert.

Vorteile:

• Erreichbare Drucktaupunkte bis –40 °C (und tiefer)

• Unverzichtbar bei Anwendungen mit extremen Trocknungsanforderungen (Pharma, Lebensmittel, Lackierung, Elektronik)

• Unabhängig von der Umgebungstemperatur

Nachteile:

• Höherer Energieverbrauch (Regenerationsluft)

• Höhere Anschaffungskosten

• Trockenmittel muss regelmäßig geprüft und ggf. getauscht werden

Wann welcher Trockner? Als Faustregel gilt: Für allgemeine Industrieanwendungen reicht der Kältetrockner. Sobald Drucktaupunkte unter 0 °C gefordert sind oder die Druckluft in direkten Produktkontakt kommt, ist der Adsorptionstrockner die richtige Wahl.

3. Der Druckluftspeicher – Puffer für Lastspitzen

Der Druckluftspeicher (auch Windkessel oder Druckluftbehälter genannt) ist ein druckfester Stahlbehälter, der zwischen Kompressor und Verteilnetz geschaltet wird. Seine Aufgaben:

• Pufferung von Lastspitzen: Kurzfristige Bedarfsspitzen werden aus dem Speicher gedeckt, ohne dass der Kompressor sofort anlaufen muss

• Druckstabilisierung: Schwankungen im Netz werden gedämpft

• Kondensatabscheidung: Im Behälter kühlt die Luft ab, Kondensat setzt sich ab und kann über Kondensatableiter ausgeschieden werden

• Schutz des Kompressors: Häufiges Takten (An- und Abschalten) wird reduziert, was die Lebensdauer des Kompressors verlängert

Dimensionierung: Als grober Richtwert gilt: 10 Liter Speichervolumen pro 1 m³/min Kompressorliefermenge. Bei stark schwankendem Verbrauch oder langen Anlaufzeiten des Kompressors sollte das Volumen entsprechend größer gewählt werden.

Druckluftbehälter unterliegen der europäischen Druckgeräterichtlinie (2014/68/EU) und der deutschen Betriebssicherheitsverordnung (BetrSichV). Sie müssen mit Sicherheitsventil, Manometer und Kondensatableiter ausgerüstet sein und regelmäßig durch eine zugelassene Überwachungsstelle (z. B. TÜV) geprüft werden.

4. Druckluftleitungen – das unterschätzte Rückgrat

Die Druckluftleitungen verbinden alle Komponenten miteinander und transportieren die aufbereitete Druckluft zu den Verbrauchern. Sie sind oft das am meisten unterschätzte Element eines Druckluftsystems – und gleichzeitig eine der häufigsten Ursachen für Energieverluste.

Laut einer EU-Studie sind in 80 % aller Betriebe die Druckluftverteilsysteme das schwächste Glied der gesamten Drucklufttechnik. Leckagen, Korrosion und falsch dimensionierte Rohre kosten jährlich Tausende Euro.

Dimensionierung der Rohrleitungen

Die Rohrdimensionierung ist eine der wichtigsten Planungsaufgaben. Zu enge Rohre erzeugen hohe Strömungsgeschwindigkeiten und damit hohe Druckverluste. Die Konsequenz: Der Kompressor muss mehr Druck erzeugen, um am Verbraucher noch den nötigen Betriebsdruck bereitzustellen.

Faustregel: Ein Druckverlust von 1 bar im Leitungsnetz bedeutet ca. 10 % mehr Energieverbrauch am Kompressor. Ein Druckabfall von 6 auf 5 bar reduziert die Leistung pneumatischer Werkzeuge um bis zu 27 %.

Die Dimensionierung erfolgt anhand von vier Parametern:

1. Volumenstrom (m³/h oder l/min)

2. Betriebsdruck (bar)

3. Leitungslänge (m)

4. Zulässiger Druckabfall (bar)

Als Richtwerte für ein optimal ausgelegtes Netz gelten:

• Hauptleitung: max. 0,03 bar Druckverlust

• Verteilerleitung: max. 0,03 bar

• Anschlussleitung/Stichleitung: max. 0,04 bar

Ringleitung vs. Stichleitung

Für größere Anlagen empfiehlt sich ein Ringleitungssystem: Die Hauptleitung wird als geschlossener Ring verlegt, sodass Druckluft von zwei Seiten zu jedem Abnahmepunkt gelangen kann. Das reduziert Druckverluste erheblich und ermöglicht Wartungsarbeiten an einzelnen Abschnitten, ohne das gesamte Netz abzuschalten. Bei der Dimensionierung einer Ringleitung wird nur die halbe Nennlänge der Gesamtringleitung angerechnet.

Rohrmaterialien

• Verzinkter Stahl: Klassisch, robust, günstig – aber anfällig für Korrosion bei Feuchtigkeit

• Aluminium: Leicht, korrosionsbeständig, glatte Innenfläche, einfache Montage – heute weit verbreitet

• Edelstahl: Für hohe Drücke, aggressive Umgebungen und höchste Reinheitsanforderungen

• Kunststoff (PE, PA): Für kleinere Leitungen und Anschlussleitungen

Wichtig: Rohre, Fittings und Armaturen sollten möglichst aus dem gleichen Material bestehen. Der schwächste Punkt bestimmt die Einstufung der gesamten Anlage.

Planung eines Druckluftsystems – Schritt für Schritt

Ein gut funktionierendes Druckluftsystem entsteht nicht durch die Auswahl einzelner Komponenten, sondern durch eine systematische Planung. Fehler in dieser Phase wirken sich über die gesamte Lebensdauer der Anlage aus.

Schritt 1: Bedarfsermittlung

Am Anfang steht die Frage: Wie viel Druckluft wird wann und wo benötigt?

• Alle Druckluftverbraucher erfassen (Maschinen, Werkzeuge, Steuerungen)

• Luftverbrauch jedes Verbrauchers in l/min oder m³/h ermitteln

• Gleichzeitigkeitsfaktor bestimmen (nicht alle Verbraucher laufen gleichzeitig)

• Spitzenbedarf und Grundlastbedarf unterscheiden

• Leckagereserve einplanen: ca. 5–8 % in kleinen bis mittleren Netzen, bis zu 15 % in großen Industrienetzen

Tipp: Eine professionelle Druckluftbedarfsmessung mit Datenloggern über 1–2 Wochen liefert ein realistisches Verbrauchsprofil und ist die beste Grundlage für die Auslegung.

Schritt 2: Druckniveau festlegen

Das Druckniveau sollte so niedrig wie möglich gewählt werden – jeder unnötige Bar kostet Energie. Typisch sind:

• 6–8 bar: Allgemeine Industrie- und Handwerksanwendungen

• 10–15 bar: Schwerlastanwendungen, LKW-Reifenfüllung

• Über 15 bar: Spezialanwendungen (PET-Blasformen, Hochdruckreinigung)

Schritt 3: Druckluftqualität definieren

Welche Reinheitsklasse nach ISO 8573-1 ist erforderlich? Das bestimmt die Aufbereitungsstufen:

• Allgemeine Fertigung: Klasse 3–4 (Kältetrockner + Feinfilter)

• Lackierung, Elektronik: Klasse 2–3 (Adsorptionstrockner)

• Lebensmittel, Pharma: Klasse 0–1 (ölfreier Kompressor + Adsorptionstrockner + Sterilfilter)

Schritt 4: Kompressor auswählen

Auf Basis von Volumenstrom, Druckniveau und Betriebsprofil wird der passende Kompressortyp und die Leistungsklasse gewählt. Wichtige Entscheidungskriterien:

• Dauerbetrieb → Schraubenkompressor (ggf. mit VSD)

• Intermittierender Betrieb → Kolbenkompressor

• Höchste Reinheitsanforderungen → ölfreier Kompressor

Schritt 5: Aufbereitungskomponenten dimensionieren

Filter, Trockner und Kondensatableiter werden auf den Volumenstrom und die geforderte Luftqualität ausgelegt. Die Reihenfolge im System ist entscheidend:

Optimale Komponentenreihenfolge:

Kompressor → Nachkühler → Wasserabscheider → Vorfilter → Kältetrockner → Feinfilter → (Adsorptionstrockner) → Druckluftspeicher → Verteilnetz → Verbraucher

Schritt 6: Druckluftspeicher dimensionieren

Behältergröße auf Basis des Verbrauchsprofils und der Kompressorliefermenge berechnen. Dezentrale Zwischenspeicher an Verbrauchsschwerpunkten können sinnvoll sein.

Schritt 7: Rohrleitungsnetz planen

• Leitungsführung festlegen (Ringleitung bevorzugen)

• Rohrdurchmesser berechnen (Druckverlust < 0,1 bar/100 m als Richtwert)

• Kondensat-Ableitpunkte an Tiefpunkten einplanen

• Absperrventile für Wartungsabschnitte vorsehen

• Kennzeichnung nach DIN 2403

Schritt 8: Normen und Vorschriften beachten

• ISO 8573-1: Druckluftqualität

• DIN EN 1012-1: Sicherheitsanforderungen an Kompressoren

• EU-Druckgeräterichtlinie 2014/68/EU: Druckbehälter und Rohrleitungen

• BetrSichV: Betriebssicherheitsverordnung (Prüfpflichten, Gefährdungsbeurteilung)

• ISO 50001: Energiemanagement

Der optimale Systemaufbau – so sieht er aus

Ein optimal aufgebautes Druckluftsystem folgt einem klaren Prinzip: Jede Komponente hat ihren definierten Platz, und alle Stufen sind aufeinander abgestimmt.

Der Kompressor steht in einem separaten, gut belüfteten Kompressorraum. Direkt dahinter folgt der Nachkühler, der die heiße Druckluft (oft 70–90 °C nach der Verdichtung) auf ca. 30–40 °C abkühlt. Dabei fällt bereits ein Großteil des Kondensats aus, das über einen Wasserabscheider abgeleitet wird.

Anschließend durchläuft die Luft den Vorfilter, dann den Kältetrockner (oder Adsorptionstrockner), dann den Feinfilter. Erst jetzt – sauber, trocken und auf Betriebstemperatur – gelangt die Druckluft in den Druckluftspeicher. Von dort verteilt sie sich über das Ringleitungsnetz zu den Verbrauchern.

An jedem Verbrauchspunkt empfiehlt sich eine Wartungseinheit (Druckregelventil + Feinfilter + ggf. Ölnebelgerät), die den lokalen Druck anpasst und letzte Verunreinigungen abfängt.

Energieeffizienz als Querschnittsthema: Über 80 % der Lebenszykluskosten einer Druckluftanlage entfallen auf den Stromverbrauch. Wärmerückgewinnung aus der Kompressorabwärme (bis zu 90 % der eingesetzten Energie lassen sich zurückgewinnen), drehzahlgeregelte Kompressoren und konsequentes Leckagemanagement sind die wirksamsten Hebel zur Kostensenkung.

Ein Druckluftsystem ist weit mehr als ein Kompressor mit ein paar Rohren. Es ist ein komplexes, aufeinander abgestimmtes System, das sorgfältige Planung, die richtige Komponentenauswahl und konsequente Wartung erfordert. Wer von Anfang an systematisch vorgeht – Bedarf ermittelt, Qualitätsanforderungen definiert, Leitungen richtig dimensioniert und Normen beachtet – schafft die Grundlage für eine zuverlässige, energieeffiziente und langlebige Druckluftversorgung. Die Investition in eine gute Planung zahlt sich über die gesamte Lebensdauer der Anlage vielfach aus.
